Een HPLC chromatogram is een grafische weergave van de detectorrespons (y-as, uitgedrukt in mAu bij UV-detectie) uitgezet tegen de elutietijd of retentietijd (x-as, in minuten). Uit één chromatogram haal je direct drie soorten informatie: identificatie van een analyt via zijn retentietijd) (tR), kwantificatie via het piekoppervlak in combinatie met een kalibratielijn, en een systeemcontrole via parameters als resolutie (Rs), theoretische platen (N) en baselinestabiliteit. Systemen van Waters, Thermo Fisher Scientific en Shimadzu genereren allemaal hetzelfde type grafiek, maar de bijbehorende datasoftware (Empower, Chromeleon en LabSolutions) verschilt in hoe pieken worden geïntegreerd en gerapporteerd.
De drie zaken die je in de eerste minuut controleert:
- Baselinestabiliteit: een vlakke, ruisarme baseline is de voorwaarde voor betrouwbare integratie.
- Retentietijd versus referentie: vergelijk tR van elke piek met die van een referentiestandaard op hetzelfde systeem.
- Piekoppervlak versus piekhoogte: gebruik altijd het piekoppervlak voor kwantificatie, niet de piekhoogte.
Pro-tip: Controleer het piekoppervlak vóór de piekhoogte en verifieer elke identificatie met een gecertificeerde referentiestandaard. Piekhoogte is gevoeliger voor variaties in piekbreedte door kolom- of flowveranderingen; piekoppervlak blijft stabieler.
Inhoudsopgave
- Wat toont de anatomie van een HPLC chromatogram?
- Welke formules gebruik je voor chromatografische parameters?
- Hoe ga je van piekoppervlak naar concentratie?
- Hoe beïnvloedt de detector het chromatogram?
- Isocratisch of gradient: wat zie je in het chromatogram?
- Hoe interpreteer je een chromatogram stap voor stap?
- Welke problemen zijn zichtbaar in een chromatogram en hoe los je ze op?
- Twee uitgewerkte voorbeelden met volledige berekeningen
- Wat zijn de kernverschillen tussen HPLC en GC?
- Hoe extraheer je retentietijden en piekoppervlakken uit een chromatogram?
- Stap-voor-stap kwantificatie met een kalibratiecurve
- Hoe herken en onderscheid je overlappende pieken?
- Belangrijkste inzichten
- Wat studenten en junior wetenschappers vaak onderschatten
- Aanbevolen bronnen voor verder lezen
Wat toont de anatomie van een HPLC chromatogram?
De x-as geeft de retentietijd weer in minuten, soms uitgedrukt als elutievolumedeel (mL). De y-as toont de detectorrespons: bij UV-detectie in milli-absorptie-eenheden (mAu), bij massaspectrometrie als ionenstroom, bij refractometrie als refractie-index-eenheid. Detectorrespons in mAu is de meest gebruikte eenheid in routinelabs.
Kernbegrippen die je op elke plot herkent:
- t0 / tM: dode tijd, de tijd die een niet-retinerende stof nodig heeft om de kolom te passeren.
- tR: retentietijd, gemeten van injectie tot het piekmaximum.
- tR’: netto retentietijd, berekend als tR − tM; geeft de werkelijke interactie met de stationaire fase weer.
- Piekoppervlak (area): het integraal onder de piekcurve; directe maat voor hoeveelheid analyt.
- Piekhoogte: de maximale detectorrespons van een piek; nuttig voor snelle vergelijking maar minder robuust voor kwantificatie.
- Tailing factor (Tf): maat voor piekvorm; ideaal is Tf = 1,0, acceptabel is 0,8–1,5.
De baseline is de lijn die de detectorrespons weergeeft bij afwezigheid van analyten. Ruis is de willekeurige fluctuatie rondom die baseline. Een signaal-ruisverhouding (S/N) van minimaal 3 geldt als detectielimiet (LOD); een S/N van 10 als kwantificatielimiet (LOQ). Een driftende baseline, zichtbaar als een geleidelijk stijgende of dalende lijn, wijst op thermische instabiliteit van de detector, onvoldoende equilibratie van de kolom, of een veranderende mobiele-fasesamenstelling.
Software zoals Empower (Waters) of Chromeleon (Thermo Fisher Scientific) integreert pieken automatisch door een baselinelijn te trekken van het begin tot het einde van een piek en het oppervlak daartussen te berekenen. Visuele inspectie vóór definitieve rapportage blijft noodzakelijk: automatische integratie mist soms een scheef getrokken baseline of integreert overlappende pieken als één.
Welke formules gebruik je voor chromatografische parameters?
De vijf parameters die analytische interpretatie en systeemcontrole ondersteunen, met hun formules:
Netto retentietijd tR’ = tR − tM
Capaciteitfactor (k) k = tR’ / tM = (tR − tM) / tM
Een k-waarde tussen 1 en 10 is praktisch wenselijk; buiten dit bereik is de scheiding te snel of te langzaam.
Selectiviteit (α) α = k₂ / k₁ (waarbij k₂ > k₁)
α > 1 betekent dat twee stoffen onderscheidbaar zijn; hoe hoger α, hoe beter de selectiviteit.
Theoretische platen (N) N = 16 × (tR / w)² waarbij w de basisbreedte van de piek is of: N = 5,54 × (tR / w₀,₅)² waarbij w₀,₅ de breedte op halve hoogte is
Een hogere N duidt op een betere kolomprestatie. Typische waarden voor een C18-kolom van 150 mm liggen tussen 5.000 en 20.000 theoretische platen.
Resolutie (Rs) Rs = 2 × (tR2 − tR1) / (w1 + w2)
Rs ≥ 1,5 is de standaard voor basislijnseparatie in kwantitatieve methoden; Rs = 1,0 geeft circa 4% overlap.
Tailing factor (Tf) Tf = (b / a) waarbij a de afstand van het piekmaximum tot de voorste zijde is en b de afstand tot de achterste zijde, gemeten op 5% van de piekhoogte.
Gewerkt voorbeeld: N en Rs berekenen
Stel: twee naburige pieken met de volgende waarden:
- Piek 1: tR1 = 5,00 min, w1 = 0,40 min
- Piek 2: tR2 = 5,60 min, w2 = 0,44 min
- tM = 0,80 min
Stap 1 — N voor piek 1: N = 16 × (5,00 / 0,40)² = 16 × 156,25 = 2.500 theoretische platen
Stap 2 — Rs: Rs = 2 × (5,60 − 5,00) / (0,40 + 0,44) = 2 × 0,60 / 0,84 = 1,43
Rs = 1,43 ligt net onder de ideale grens van 1,5. Voor kwantificatie is methodeoptimalisatie aan te raden: verhoog de kolomlengte, verlaag de flow, of pas de mobiele-fasesamenstelling aan.
Hoe ga je van piekoppervlak naar concentratie?
Piekoppervlak is een directe maat voor de hoeveelheid analyt die de detector passeert. Een factor 10 verschil in piekoppervlak komt overeen met een factor 10 verschil in concentratie, mits de detectorrespons lineair is in het werkgebied. Piekhoogte is gevoeliger voor variaties in piekbreedte en daardoor minder geschikt voor nauwkeurige kwantificatie, een veelgemaakte fout bij studenten die hogere piekhoogte direct gelijkstellen aan hogere concentratie.
Stap 1: correcte integratie
Stel de baselinegrenzen handmatig in als de software een afwijkende baseline trekt. Filter ruis met een geschikte tijdconstante, maar vermijd overfiltering die piekbreedte kunstmatig vergroot.
Stap 2: kalibratielijn met externe standaarden
Bereid minimaal vier standaardoplossingen voor met bekende concentraties. Meet het piekoppervlak van elke standaard onder identieke condities.
| Standaard | Concentratie (µg/mL) | Piekoppervlak (mAu·s) |
|---|---|---|
| S1 | — | 2.500 |
| S2 | 1,0 | 2.490 |
| S3 | 2,0 | 4.985 |
| S4 | 5,00 | 12.455 |
Stap 3: lineaire regressie en monsterberekening
Voer lineaire regressie uit: Area = a × Concentratie + b. Met de bovenstaande data geeft dit bij benadering:
a ≈ 2.490 mAu·s per µg/mL, b ≈ 5 mAu·s (intercept vrijwel nul, wat goede lineariteit bevestigt).
Een monster met een gemeten piekoppervlak van 6.200 mAu·s geeft:
Concentratie = (6.200 − 5) / 2.490 ≈ 2,49 µg/mL
LOD en LOQ worden conceptueel bepaald via de signaal-ruisverhouding: LOD bij S/N = 3, LOQ bij S/N = 10. Voor validatie van kwantitatieve methoden verwijst ICH Q2(R1) naar aanvullende criteria voor lineariteit, nauwkeurigheid en precisie.
Waarschuwing: detectorrespons verschilt per analyt. Een UV-detector op 254 nm reageert niet op stoffen zonder aromatische of geconjugeerde structuur. Gebruik altijd een referentiestandaard van de te kwantificeren stof, of een interne standaard met vergelijkbare structuur, om responsfactoren correct te bepalen.
Hoe beïnvloedt de detector het chromatogram?
De keuze van de detector bepaalt welke analyten zichtbaar zijn, hoe gevoelig de meting is, en hoe de y-as wordt geïnterpreteerd.
- UV/Vis-detector: meet absorptie bij een vaste golflengte; rapporteert in mAu. Geschikt voor aromatische verbindingen, peptiden (214 nm voor de peptidenband) en de meeste farmaceutische stoffen. Eenvoudig en robuust.
- PDA (Photo Diode Array): registreert een volledig UV-spectrum per tijdspunt. Nuttig voor spectrale identificatie en zuiverheidscontrole van pieken: een piek met een inconsistent spectrum over de piekvorm wijst op co-elutie.
- MS (massaspectrometer, LC-MS): geeft massa-informatie per piek, waardoor structuurbevestiging mogelijk is. Onmisbaar voor trace-analyse en onbekende verbindingen. Ionisatiemethoden zoals ESI (electrospray ionisatie) of APCI bepalen welke verbindingen ioniseren.
- RI (refractie-index detector): meet verandering in brekingsindex; geschikt voor niet-absorberende analyten zoals suikers, polymeren en lipiden. Gevoelig voor temperatuurschommelingen en niet bruikbaar bij gradient-elutie.
Praktische tips per detector:
- Kies bij UV/Vis de golflengte op het absorptiemaximum van de analyt voor maximale gevoeligheid; 220 nm geeft brede dekking maar hogere achtergrondruis.
- Stabiliseer de RI-detector minimaal 30–60 minuten vóór gebruik; zelfs kleine temperatuurvariaties veroorzaken baselinedrift.
- Controleer bij LC-MS de ionisatie-instellingen (capillairspanning, temperatuur) per analytklasse; een verkeerde instelling onderdrukt het signaal volledig.
Pro-tip: Controleer bij kwantificatie altijd of de detectorrespons lineair is in het concentratiegebied van interesse. Een R²-waarde van de kalibratielijn onder 0,995 is een signaal dat het lineaire bereik is overschreden of dat de meting verstoord wordt.
Isocratisch of gradient: wat zie je in het chromatogram?
Bij isocratische elutie blijft de samenstelling van de mobiele fase constant gedurende de hele run. De retentietijden zijn reproduceerbaar en de methode is eenvoudig te valideren. Pieken van vroeg-eluerende componenten zijn smal en scherp; later-eluerende componenten worden breder door longitudinale diffusie.
Bij gradient-elutie verandert de verhouding van de mobiele-fasecomponenten (bijv. water/acetonitril) geleidelijk tijdens de run. Later-eluerende pieken worden gecomprimeerd: ze elueren scherper dan bij isocratisch, wat de gevoeligheid verhoogt. Gradient-elutie is onmisbaar voor monsters met componenten over een breed polariteitsbereik, zoals biologische extracten of peptidemengsels.
Zichtbare verschillen in het chromatogram:
- Isocratisch: gelijkmatige baselinestabiliteit, toenemende piekbreedte bij langere retentietijden, stabiele achtergrondabsorptie.
- Gradient: stijgende of dalende baseline door veranderende UV-absorptie van de mobiele fase (oplosmiddelabsorptie), gecomprimeerde pieken voor laat-eluerende componenten, en een re-equilibratiefase aan het einde van de run.
Kies isocratisch voor eenvoudige monsters met componenten van vergelijkbare polariteit en wanneer methodevalidatie eenvoud vereist. Kies gradient wanneer de retentietijden van de componenten te ver uiteenliggen voor één isocratische conditie, of wanneer late pieken te breed worden voor betrouwbare integratie.

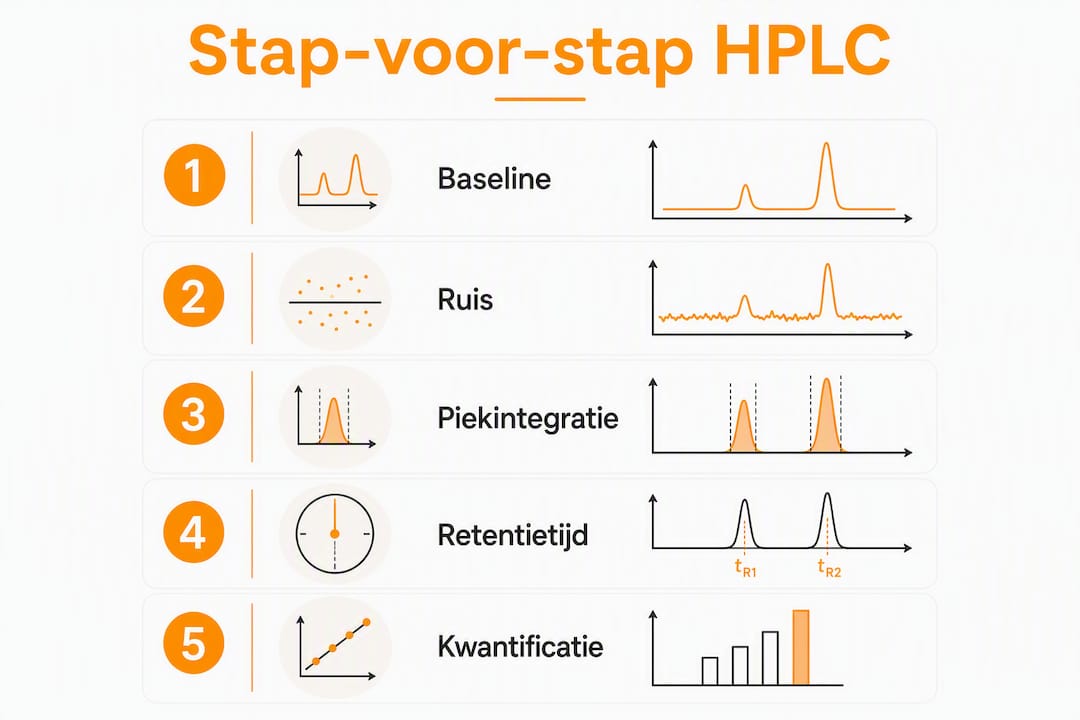

Hoe interpreteer je een chromatogram stap voor stap?
Een gestructureerde werkwijze voorkomt dat fouten in de data pas laat worden ontdekt. De volgende checklist geldt als minimumprotocol voor elke analytische run.
- Controleer de baseline en ruis: is de baseline vlak en stabiel vóór de eerste piek? Ruis boven 0,5 mAu bij UV-detectie vraagt om onderzoek (ontgassing, filtervervanging).
- Vergelijk retentietijden met de referentiestandaard: tR van elke analyt mag niet meer dan ±0,1 min afwijken van de referentie op hetzelfde systeem onder dezelfde condities.
- Beoordeel de piekvorm: tailing factor tussen 0,8 en 1,5; een Tf > 2,0 wijst op kolomdegradatie of sterke adsorptie aan actieve sites.
- Controleer de integratie-instellingen: zijn de baselinegrenzen correct geplaatst? Zijn overlappende pieken correct gescheiden of als één piek geïntegreerd?
- Bereken Rs voor kritieke paren: Rs ≥ 1,5 voor kwantitatieve methoden; Rs < 1,0 vereist methodeaanpassing.
- Controleer interne standaard of recovery: de piekoppervlakverhouding van de interne standaard mag niet meer dan ±2% afwijken tussen injecties.
Systeem-suitability acceptatiecriteria
| Parameter | Typische acceptatiegrens |
|---|---|
| Theoretische platen (N) | ≥ 1,5 (methodespecifiek) |
| Resolutie (Rs) | ≥ 1,5 voor kritieke paren |
| Tailing factor (Tf) | 0,8–1,5 |
| RSD piekoppervlak (n=6) | ≤ 1,0% voor kwantitatieve methoden |
| RSD retentietijd (n=6) | ≤ 0,5% |
Wanneer één of meer parameters buiten de acceptatiegrenzen vallen, herhaal de run niet zonder eerst de oorzaak te identificeren. Een herhaalde run met dezelfde systeemfout levert geen bruikbare data op.
Welke problemen zijn zichtbaar in een chromatogram en hoe los je ze op?
Artefacten in een chromatogram zijn diagnostische signalen, geen toeval. Elk patroon wijst op een specifieke oorzaak.
- Driftende baseline: oorzaken zijn onvoldoende kolomequilibratie, temperatuurschommelingen of een veranderende mobiele-fasesamenstelling. Oplossing: equilibreer de kolom minimaal 10 kolomvolumes, controleer de kolomoventemperatuur, en gebruik vers bereide mobiele fase.
- Hoge ruis: luchtbellen in de detector of mobiele fase, vervuilde flowcel, of een defecte lamp. Ontgas de mobiele fase met helium of vacuüm, reinig de flowcel, vervang de deuteriumlamp bij UV-detectoren.
- Ghost peaks: pieken zonder corresponderende analyt, veroorzaakt door verontreinigingen in de mobiele fase, carry-over van een vorige injectie, of contaminatie in het injectiesysteem. Spoel het systeem met sterk oplosmiddel en controleer de naaldspoelprocedure.
- Co-elutie: twee analyten elueren als één brede of asymmetrische piek. Vergroot Rs door de kolomlengte te verhogen, de gradient aan te passen, of een andere stationaire fase te kiezen. PDA-detectie helpt co-elutie te detecteren via spectrale inconsistentie over de piekvorm.
- Split peaks: een piek met twee maxima, veroorzaakt door kolomvoid, slechte monsteroplossing, of een te sterk oplosmiddel in het monster. Controleer de kolomkop, los het monster op in de mobiele fase, en verlaag de injectiehoeveelheid.
- Brede pieken: te hoge flowsnelheid, te grote injectiehoeveelheid, of kolomdegradatie. Verlaag de flow, verklein het injectievolume, of vervang de kolom.
Pro-tip: Documenteer elke verandering systematisch: datum, batch van de mobiele fase, kolom-ID en het aantal injecties op de kolom. Terugkerende artefacten zijn vrijwel altijd te herleiden tot een specifieke batch of een kolom die zijn levensduur heeft bereikt.
Twee uitgewerkte voorbeelden met volledige berekeningen
Voorbeeld A: identificatie via retentietijd
Gegeven waarden voor een peptide-analyse:
- tM = 0,80 min (gemeten met een niet-retinerende marker, bijv. uracil)
- tR van referentiestandaard (bijv. GHK-Cu): 6,40 min
- tR van monster: 6,38 min
Berekening netto retentietijd: tR’ (referentie) = 6,40 − 0,80 = 5,60 min tR’ (monster) = 6,38 − 0,80 = 5,58 min
Het verschil van 0,02 min (1,2 seconde) valt binnen de acceptatiegrens van ±0,1 min. De piek in het monster wordt voorlopig geïdentificeerd als de doelstof. Definitieve bevestiging vereist een tweede orthogonale methode of MS-bevestiging.
Voorbeeld B: kwantificatie via externe standaard
Gebruik de kalibratiedata uit sectie 4 (a = 2.490 mAu·s per µg/mL, b = 5 mAu·s).
| Standaard | Concentratie (µg/mL) | Gemeten area (mAu·s) | Berekende area (mAu·s) |
|---|---|---|---|
| S1 | — | 2.500 | 2.500 |
| S2 | 1,0 | 2.490 | 2.490 |
| S3 | 2,0 | 4.985 | 4.985 |
| S4 | 5,00 | 12.455 | 12.455 |
| Monster | onbekend | 6.200 | — |
Concentratie monster = (6.200 − 5) / 2.490 = 2,49 µg/mL
De lineariteit (R² ≈ 0,9999) bevestigt dat de methode geschikt is voor kwantificatie in dit bereik. Bewaar de integratie-instellingen, de kolomidentificatie en de batchnummers van de standaarden bij elk rapport: reproduceerbaarheid is alleen aantoonbaar als de condities volledig gedocumenteerd zijn.
Pro-tip: Sla de integratie-instellingen op als een methodebestand in de datasoftware (Empower, Chromeleon of LabSolutions). Handmatige aanpassingen per run zijn een bron van variabiliteit en maken vergelijking tussen runs onbetrouwbaar.
Wat zijn de kernverschillen tussen HPLC en GC?
Beide technieken produceren een chromatogram met retentietijd op de x-as en detectorrespons op de y-as, maar de toepassingsgebieden en vereisten verschillen wezenlijk.
| Kenmerk | HPLC | GC |
|---|---|---|
| Aggregaattoestand monster | Vloeibaar of opgelost in oplosmiddel | Vluchtig of verdampbaar |
| Thermische stabiliteit vereist | Nee | Ja (temperatuurbereik methodespecifiek) |
| Typische detectoren | UV/Vis, PDA, MS, RI | FID, TCD, MS, ECD |
| Geschikte analyten | Polaire, ionische, grote moleculen (peptiden, eiwitten, suikers) | Kleine, vluchtige, thermisch stabiele moleculen |
| Mobiele fase | Vloeibaar oplosmiddel (water/acetonitril, water/methanol) | Inert draaggas (helium, stikstof) |
Praktische vuistregel: kies HPLC voor niet-vluchtige, thermisch labiele of polaire verbindingen zoals peptiden, aminozuren en farmaceutische werkzame stoffen. GC is de voorkeursmethode voor vluchtige organische verbindingen, residuele oplosmiddelen en gassen.
Hoe extraheer je retentietijden en piekoppervlakken uit een chromatogram?
Het extraheren van kwantitatieve data uit een chromatogram is een vaardigheid die precisie vereist, niet alleen softwarekennis.
Retentietijd bepalen: zoom in op het piekmaximum in de datasoftware. Lees de tR-waarde af op het exacte maximum, niet op de flank. Bij asymmetrische pieken kan het maximum visueel verschuiven; gebruik de door de software berekende waarde op basis van de tweede afgeleide.
Piekoppervlak extraheren: controleer eerst de baselinegrenzen die de software heeft geplaatst. Een baseline die te vroeg of te laat begint, leidt tot een over- of onderschatting van het oppervlak. Bij overlappende pieken kies je voor een perpendiculaire scheiding (loodlijn op de vallei) of een tangentmethode, afhankelijk van de mate van overlap en de methodespecificaties.
Praktische stappen in datasoftware:
- Open het chromatogram in de integratiemodus (bijv. “Integration Events” in Empower of “Peak Integration” in LabSolutions van Shimadzu).
- Stel de minimale piekbreedte en drempelwaarde in om ruis te onderdrukken zonder echte pieken te missen.
- Exporteer de integratietabel met tR, piekoppervlak, piekhoogte en tailing factor naar een spreadsheet voor verdere berekening.
- Vergelijk de geëxtraheerde tR-waarden met de referentiestandaard op hetzelfde systeem; een afwijking groter dan ±0,1 min vraagt om verificatie.
Stap-voor-stap kwantificatie met een kalibratiecurve
Een volledige kwantificatieprocedure bestaat uit vijf stappen die in vaste volgorde worden uitgevoerd.
Stap 1 — Bereid standaardoplossingen: maak minimaal vier concentratieniveaus die het verwachte concentratiebereik van het monster omvatten. Gebruik gecertificeerde referentiestandaarden met een bekende zuiverheid; voor peptiden zijn batch-specifieke CoA’s van de leverancier noodzakelijk.
Stap 2 — Meet de standaarden: injecteer elke standaard minimaal tweemaal onder identieke condities (kolom, mobiele fase, flow, temperatuur, injectievolume). Bereken het gemiddelde piekoppervlak per concentratieniveau.
Stap 3 — Construeer de kalibratielijn: zet concentratie (x) uit tegen gemiddeld piekoppervlak (y). Voer lineaire regressie uit. Accepteer de lijn alleen als R² ≥ 0,999 voor kwantitatieve farmaceutische methoden, of R² ≥ 0,995 als minimumgrens conform ICH Q2(R1)-principes.
Stap 4 — Meet het monster: injecteer het monster onder exact dezelfde condities als de standaarden. Lees het piekoppervlak af.
Stap 5 — Bereken de concentratie: gebruik de regressievergelijking:
Concentratie (µg/mL) = (Gemeten area − b) / a
waarbij a de helling en b het intercept van de kalibratielijn zijn.
Controleer of de berekende concentratie binnen het gekalibreerde bereik valt. Ligt de waarde buiten het bereik, verdun het monster en herhaal de meting.
Hoe herken en onderscheid je overlappende pieken?
Overlappende pieken zijn een van de meest voorkomende uitdagingen bij HPLC-analyse. Ze zijn herkenbaar aan een brede, asymmetrische piek met een schouder of een vallei tussen twee maxima, of aan een piek waarvan het spectrum (bij PDA-detectie) inconsistent is over de piekvorm.
Methoden om overlappende pieken te onderscheiden:
Chromatografische scheiding verbeteren: verhoog Rs door de kolomlengte te verlengen, de deeltjesgrootte van de stationaire fase te verkleinen (bijv. van 5 µm naar 1,8 µm sub-2-micron deeltjes voor UHPLC), de gradient te optimaliseren, of een andere stationaire fase te kiezen (bijv. van C18 naar C8 of fenyl).
Deconvolutie via datasoftware: geavanceerde integratiemethoden zoals EMG-fitting (Exponentially Modified Gaussian) modelleren de piekvorm wiskundig en scheiden overlappende bijdragen. Software als Chromeleon (Thermo Fisher Scientific) en Empower (Waters) bieden deconvolutie-opties. De methode werkt het best wanneer de pieken gedeeltelijk gescheiden zijn (Rs tussen 0,5 en 1,0) en de piekvormen bekend zijn.
PDA-spectrale deconvolutie: wanneer twee overlappende stoffen verschillende UV-spectra hebben, kan PDA-detectie de bijdragen per golflengte scheiden. Dit is geen volledige chromatografische scheiding, maar geeft wel kwantitatieve informatie per component.
Interne standaard toevoegen: een interne standaard met een bekende retentietijd dicht bij de overlappende pieken helpt om de integratiegrens te kalibreren en systematische fouten te corrigeren.
Bij ernstige overlap (Rs < 0,5) is chromatografische methodeoptimalisatie de enige betrouwbare oplossing. Deconvolutie introduceert modelafhankelijke onzekerheid die de kwantificatienauwkeurigheid beperkt.
Belangrijkste inzichten
Een HPLC chromatogram levert identificatie, kwantificatie en systeemcontrole in één meting, mits de baseline stabiel is, de integratie correct is ingesteld, en de retentietijden worden vergeleken met gecertificeerde referentiestandaarden.
| Punt | Details |
|---|---|
| Identificatie via retentietijd | Vergelijk tR van het monster altijd met een referentiestandaard op hetzelfde systeem; een afwijking ≤ 0,1 min is acceptabel. |
| Kwantificatie via piekoppervlak | Gebruik piekoppervlak, niet piekhoogte, en bouw een kalibratielijn met minimaal vier standaarden (R² ≥ 0,999). |
| Systeem-suitability controleren | Controleer N, Rs (≥ 1,5), tailing factor (0,8–1,5) en RSD van piekoppervlak (≤ 1,0%) vóór rapportage. |
| Documentatie bewaren | Sla integratie-instellingen, kolom-ID, batchnummers en CoA’s op per run voor reproduceerbaarheid en troubleshooting. |
| Overlappende pieken aanpakken | Verbeter Rs chromatografisch of pas EMG-deconvolutie toe; bij Rs < 0,5 is methodeoptimalisatie noodzakelijk. |
Wat studenten en junior wetenschappers vaak onderschatten
De technische kant van HPLC-interpretatie is te leren uit leerboeken en tutorials. Wat minder aandacht krijgt, is de discipline van documentatie en de waarde van het bewust variëren van één parameter per keer.
Een veelgemaakte fout: een run herhalen zonder de oorzaak van een afwijking te begrijpen. Als de tailing factor opeens 2,3 is terwijl die gisteren 1,1 was, is herhalen zinloos totdat de oorzaak is vastgesteld. Systematische documentatie, inclusief kolomleeftijd, batch van de mobiele fase en injectiegeschiedenis, maakt dit soort diagnoses mogelijk.
Aanbevolen leermiddelen zijn de HPLC-primers van Waters en de tutorials van Thermo Fisher Scientific, die beide vrij toegankelijk zijn en uitgewerkte voorbeeldchromatogrammen bevatten. Shimadzu biedt via zijn LabSolutions-documentatie praktische uitleg over integratie-instellingen. Voor validatieconcepten (LOD, LOQ, lineariteit, precisie) is ICH Q2(R1) de primaire referentie.
Oefen met digitale integratietools door dezelfde dataset meerdere keren te integreren met verschillende instellingen en de uitkomsten te vergelijken. Vergelijk eigen runs met gepubliceerde referentiechromatogrammen van dezelfde verbindingen. Houd een labdagboek bij met niet alleen de resultaten, maar ook de beslissingen: waarom is de baseline hier getrokken, waarom is deze piek als één component geïntegreerd?
Pro-tip: Verander bij methodeoptimalisatie altijd één parameter per keer. Twee gelijktijdige wijzigingen maken het onmogelijk om oorzaak en gevolg te onderscheiden.
Aanbevolen bronnen voor verder lezen
- Waters HPLC-primer: praktische uitleg over identificatie en kwantificatie met uitgewerkte voorbeelden van piekoppervlak en kalibratieberekeningen; toegankelijk voor studenten en routinelabs.
- Thermo Fisher Scientific Chromeleon-tutorials: stap-voor-stap uitleg van integratie-instellingen, systeem-suitability en datasystemen; beschikbaar via de Thermo Fisher Scientific-website.
- Shimadzu LabSolutions-documentatie: praktische handleidingen voor integratie-instellingen en chromatograminterpretatie; relevant voor gebruikers van Shimadzu-systemen.
- Retentietijd (chromatografie) — Wikipedia: beknopte Nederlandstalige definitie van tR, tM en tR’ met formules; nuttig als snelle referentie.
- ICH Q2(R1) — Validation of Analytical Procedures: de primaire internationale richtlijn voor validatie van kwantitatieve methoden, inclusief criteria voor lineariteit, LOD, LOQ, nauwkeurigheid en precisie. Beschikbaar via de ICH-website (ich.org).
- UHPLCs — Hoe HPLC-gegevens te lezen: Nederlandstalige praktische uitleg van chromatograminterpretatie, baseline-inspectie en integratie.
Dutchpeptidelabs verstrekt bij elk product een batch-specifieke CoA op basis van onafhankelijke HPLC-analyses. De labresultaten zijn openbaar raadpleegbaar en tonen de zuiverheidschromatogrammen en integratiedata per batch. Voor onderzoekers die de kwaliteitscontrole van peptiden zoals KPV willen begrijpen, bieden deze CoA’s een concreet voorbeeld van hoe HPLC-kwantificatie in de praktijk wordt toegepast.
Dit artikel biedt algemene wetenschappelijke informatie over HPLC-analyse. Raadpleeg voor methodevalidatie en regulatoire toepassingen de geldende richtlijnen (ICH Q2(R1)) en een gekwalificeerde analytisch chemicus.
